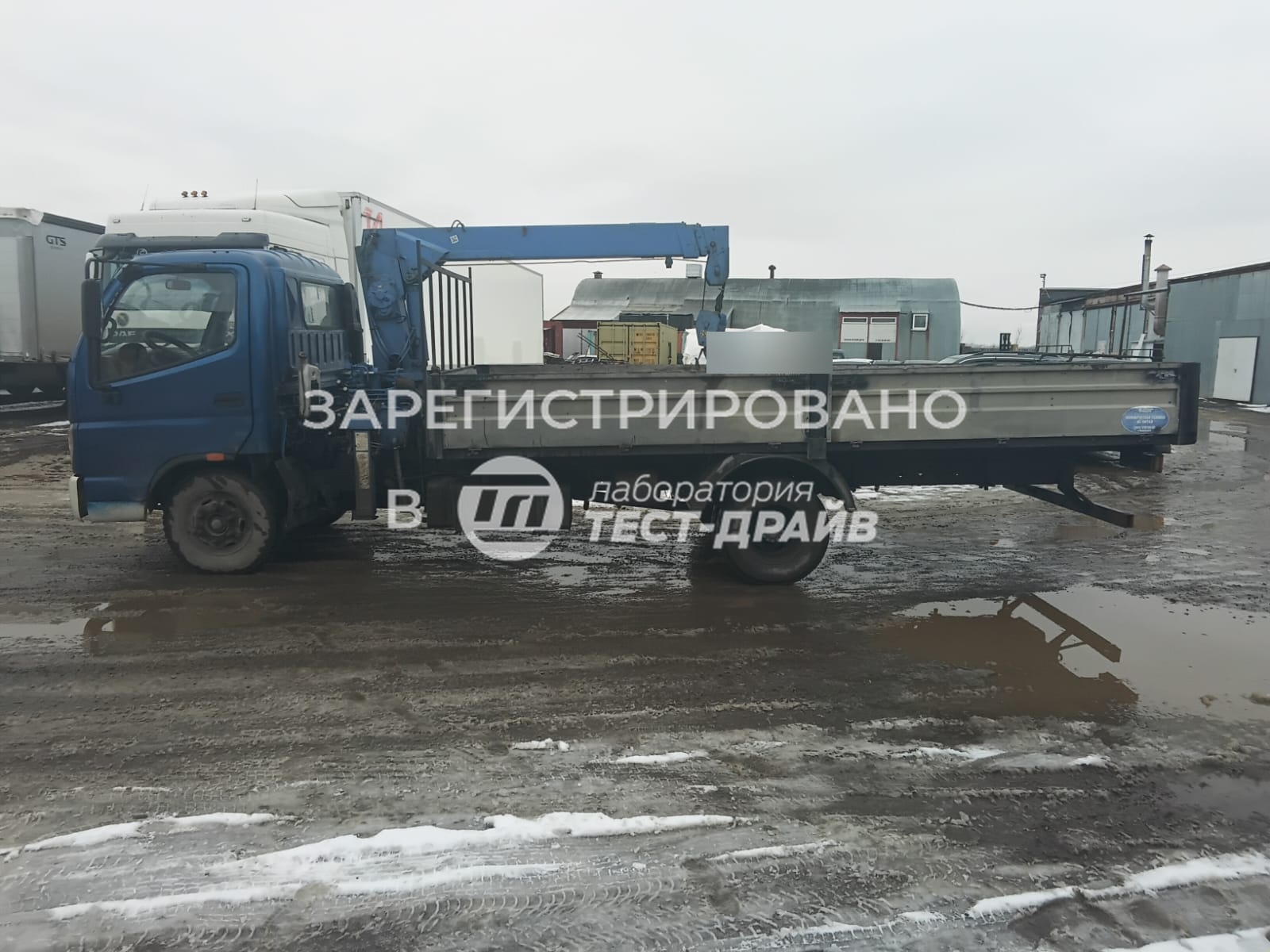

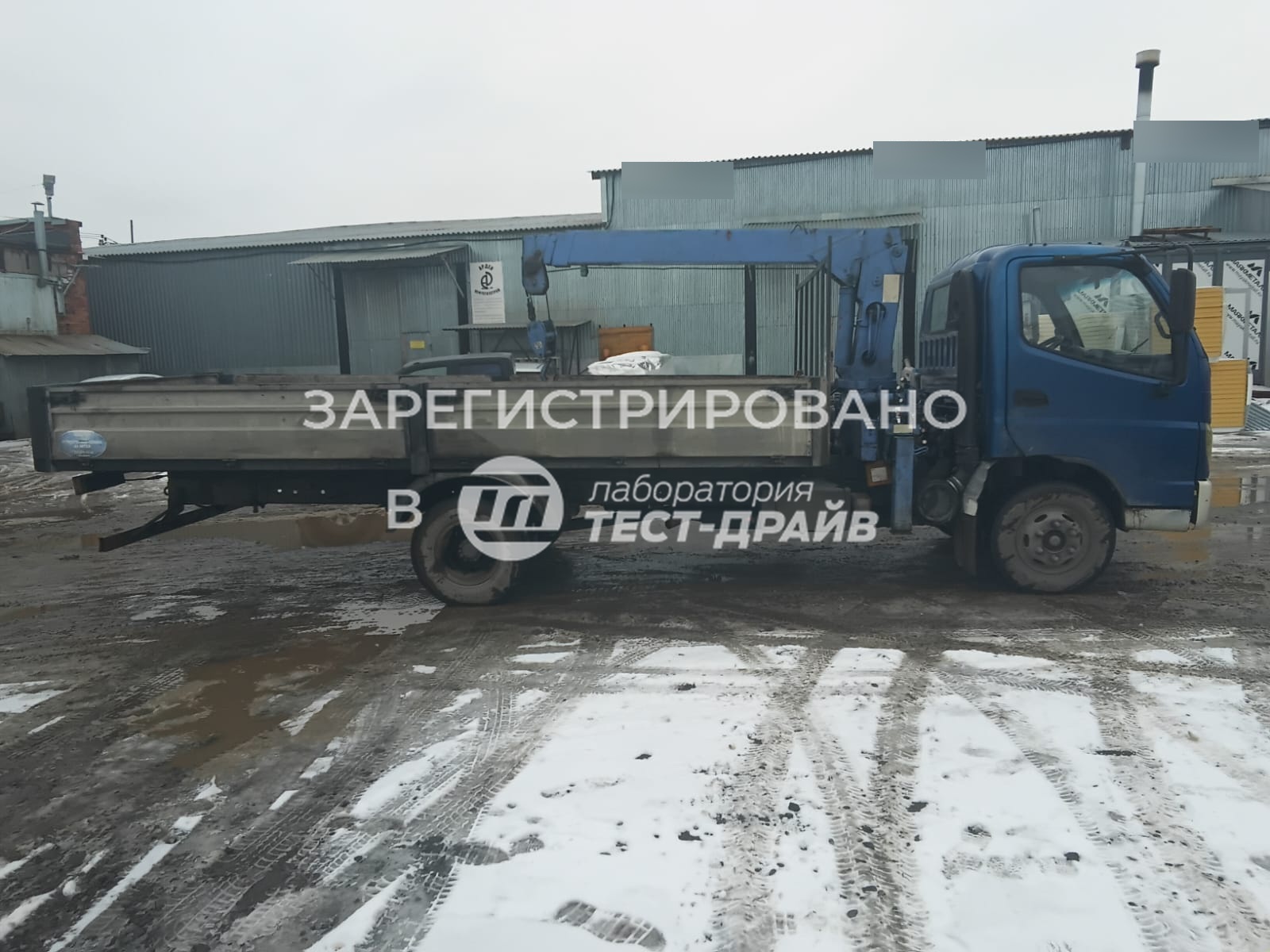

Установка КМУ на FOTON 3702 в Барнауле

Описание выполненных работ и установленного оборудования

Внесенные изменения

• Демонтирована бортовая платформа.
• Произведено усиление рамы швеллером и установка в передней части рамы (за кабиной) штатными крепежными элементами краноманипуляторной установки (КМУ) б/у (модель Maeda) в сборе с гидробаком и двумя выносными опорами (аутригерами) по аналогии с моделью BJ1069V06, согласно ОТТС № Е-RU.АЯ04.В.00207.
• Установлен бортовой кузов, сдвинутый назад на 500 мм и закрепленный к раме крепежными элементами, аналогичными элементам серийных транспортных средств той же или большей массы.
• Установлена коробка отбора мощности (КОМ) с гидронасосом.
• Гидравлическое оборудование КМУ подключено к коробке отбора мощности; соединения гидросистемы выполнены стандартными элементами.

Меры и критерии безопасности

• Максимальная масса и ее распределение по осям и бортам, а также координаты центра масс не превышают пределов, установленных изготовителем.
• Габаритные размеры в пределах допустимых: длина — 7780 мм, ширина — 2300 мм, высота — 2480 мм (ширина не превышает 2,55 м; высота — 4 м).
• Установка задних световых приборов и освещения заднего ГРЗ в соответствии с Правилами ООН № 48. Боковые габаритные фонари (не менее двух с каждой стороны) на ТС длиной более 6 м.
• Предусмотрены места для крепления регистрационных знаков по ТР ТС 018/2011.
• Все несъемное оборудование, включая КМУ и дополнительное гидрооборудование, закреплено стандартными крепежными деталями и не имеет травмоопасных выступов.
• Светотехническое оборудование, система внешней сигнализации, тормозная система и электрические соединения соответствуют требованиям ТР ТС 018/2011.
• Идентификация ТС по документам обеспечена полностью.
• Ослабление креплений, затяжки болтовых соединений, трещины и повреждения исключены.
• Кузов надежно закреплен по аналогии с серийным производством.
• Откидывающиеся борта работоспособны, имеют надежную блокировку и не имеют травмоопасных выступов.
• Конструкция гидропривода и гидросистемы обеспечивает защиту от перегрузки, герметичность и предотвращение опасных ситуаций, включая автоматические блокировки и меры безопасности при падении давления.
• Тросы, цепи и канаты грузоподъемных устройств проверены и соответствуют требованиям – оборванные пряди и проволоки, трещины и повреждения отсутствуют.
• Выступающие за габарит части подъемника окрашены сигнальными цветами и оснащены световыми приборами согласно ПДД и требованиям ТР ТС.

Соответствие требованиям

Все изменения осуществлены в соответствии с ТР ТС 018/2011 и подтверждены проведёнными испытаниями, измерениями, а также документацией производителя работ.

Краткая сводка

• Тип доработки: Установка краноманипуляторной установки (КМУ) и дооборудование бортового грузовика.
• Комплектация: КМУ Maeda, гидросистема, гидробак, аутригеры, КОМ, усиление рамы, смещённый бортовой кузов.
• Требования и регламенты: ТР ТС 018/2011, Правила ООН № 48 и № 61 — соблюдены.
• Безопасность и работоспособность оборудования проверены и подтверждены лабораторией.
