Установка КМУ на ЗИЛ 2834FS в Барнауле

Описание выполненных работ и установленного оборудования

Меры безопасности

• Перед началом работ отключена аккумуляторная батарея и произведено необходимое разъединение электропроводки.

Проведённые работы

• Демонтирована штатная бортовая платформа и элементы ее крепления.

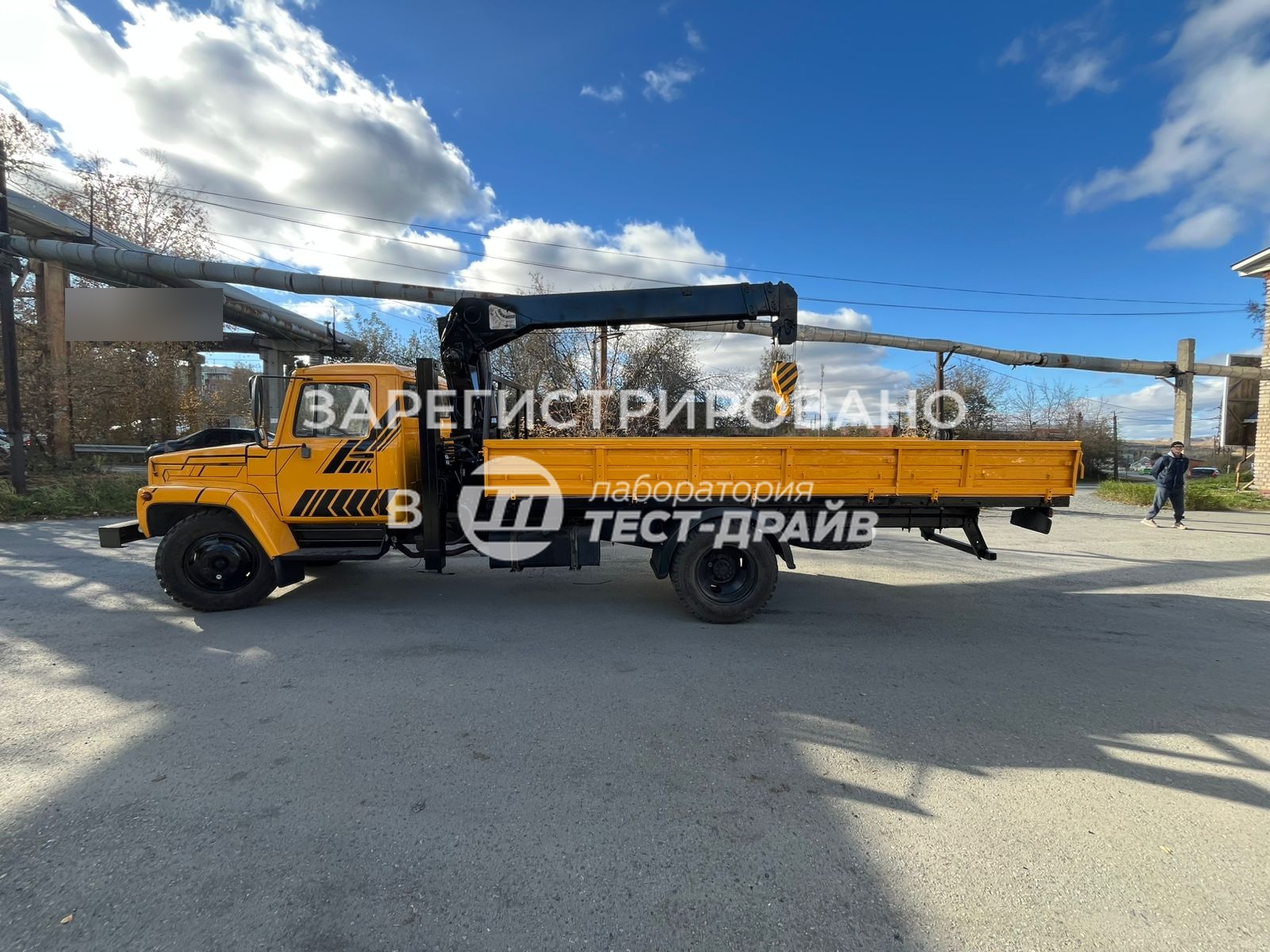

• Бортовая платформа смещена назад на 600 мм, рама ТС была удлинена на 600 мм с использованием швеллера, а проводка удлинена по раме.
• Установлена опорная рама и надрамник, который болтовыми соединениями закреплен на раме автомобиля.

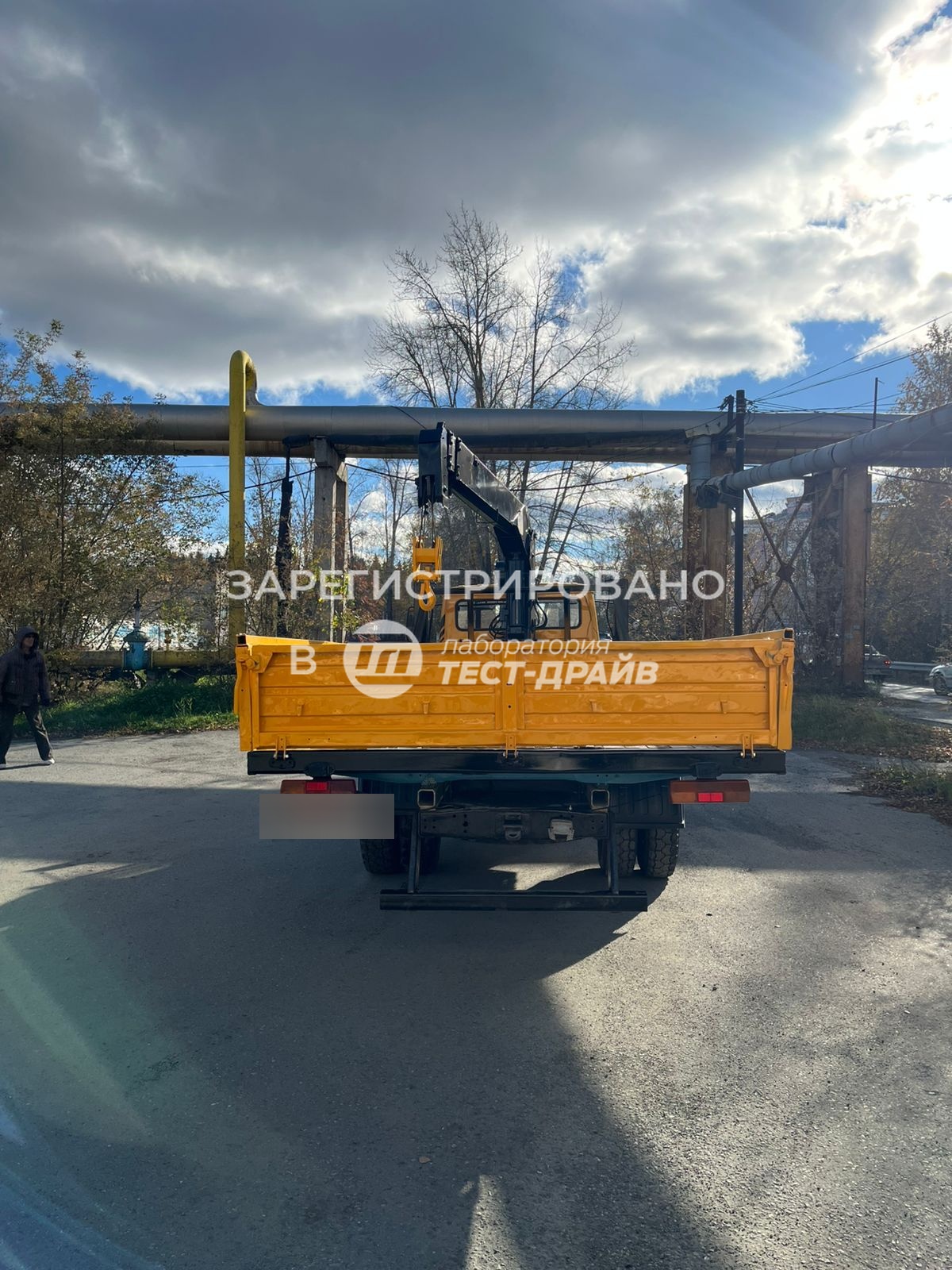

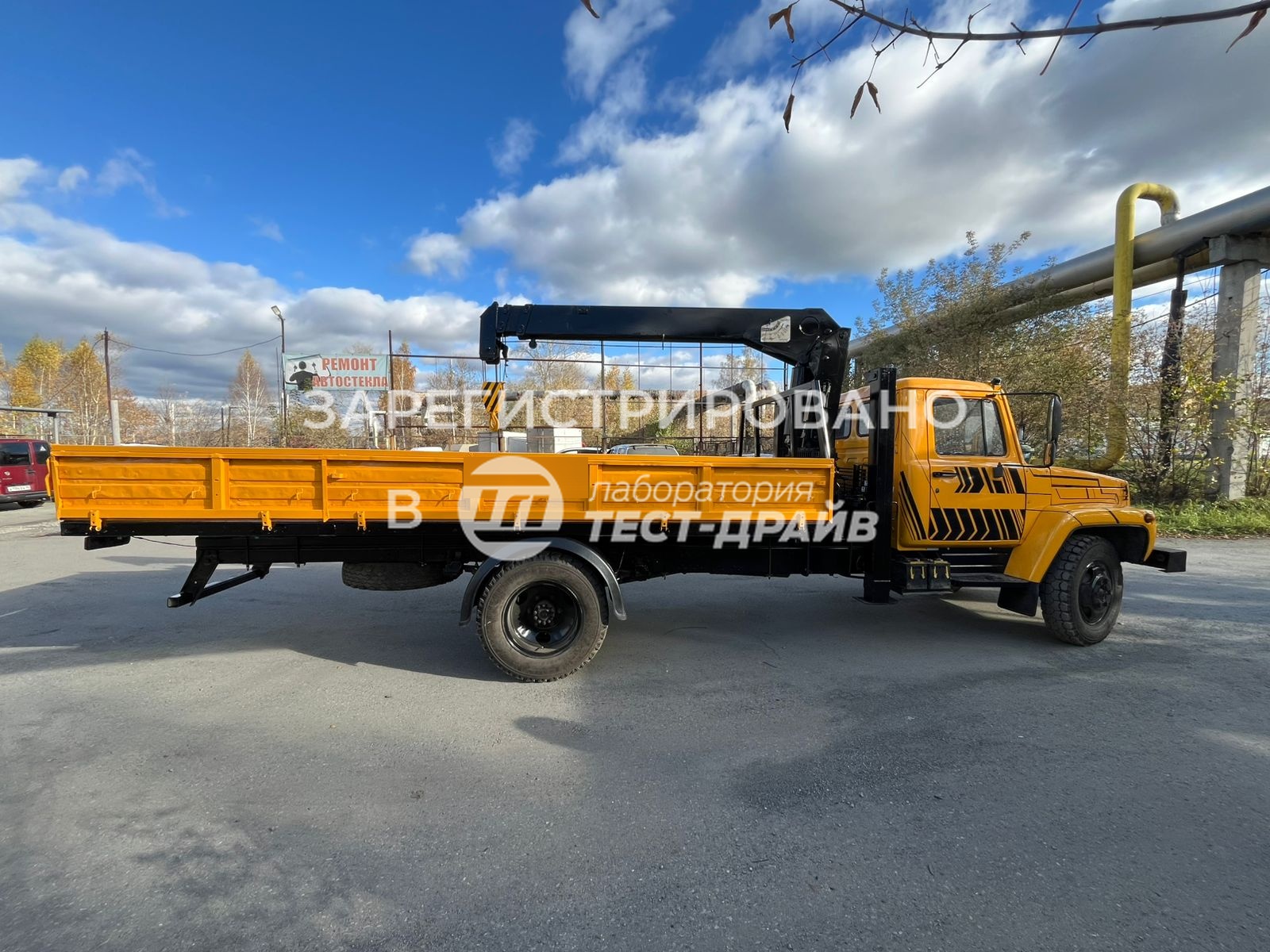

• На надрамнике за кабиной смонтирована краноманипуляторная установка (КМУ), закрепленная с помощью шпилек и аутригеров (опор).
• Подключён привод КМУ, установлена коробка отбора мощности на КПП для передачи вращения к насосам.
• Проведены и закреплены гибкие трубопроводы для циркуляции рабочей жидкости.
• На платформе дополнительно установлено оборудование, которое закреплено элементами заводского типа.
• Демонтирован штатный топливный бак, смещен назад на 300 мм, подсоединены патрубки и клеммы датчика уровня топлива, установлены крепёжные винты топливозаборника.
• Выполнен монтаж и подключение задних световых приборов в соответствии с Правилами ЕЭК ООН № 48-00.

Соответствие требованиям

• Проведены испытания всех систем после переоборудования — работоспособность проверена как на месте, так и в движении.
• Все изменения соответствуют требованиям Технического регламента Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011).
• Оборудование смонтировано крепежными деталями, аналогичными заводским, с учетом массы и назначения.
• Установленный КМУ и гидросистема соответствуют положениям Приложения № 6 к ТР ТС 018/2011:
  • Наличие устройств защиты гидросистемы от перегрузки по давлению, пульсаций, перегрева.
  • Гидравлические элементы прочные, герметичные, имеют защиту от самозапуска.
  • Механизмы снабжены блокировками предотвращения опасных ситуаций и соответствующей сигнальной разметкой.
  • Все крепежи, тросы, цепи и прочие элементы работоспособны, повреждений не выявлено.
  • Оборудование зафиксировано, сварные швы и болтовые соединения без трещин или ослабления, стойки и каркасы целы.
• Размеры ТС не превышают допустимые значения: длина — 8650 мм, ширина — 2220 мм, высота — 3150 мм (не превышает 2,55 м по ширине и 4,0 м по высоте).
• Максимальная разрешённая масса транспортного средства — 8180 кг, снаряжённая масса — 4270 кг. Распределение массы в допустимых пределах.
• Вся проводка восстановлена, аккумулятор подключен, системы работоспособны.

Краткая сводка

• Тип работ: установка краноманипуляторной установки (КМУ).
• Особенности: смещение и монтаж платформы, удлинение рамы, подключение гидросистемы и дополнительное оборудование.
• Соответствие: все требования ТР ТС 018/2011 и Правил ООН № 48 выполнены.
• Оборудование установлено с использованием заводских технологий крепежа.
