Установка холодильной установки (рефрижератора) на Lada Granta VIS в Барнауле

Описание выполненных работ и установленного оборудования

Меры безопасности

• Аккумуляторная батарея отключена перед началом работ, выполнены необходимые разъединения электропроводки.

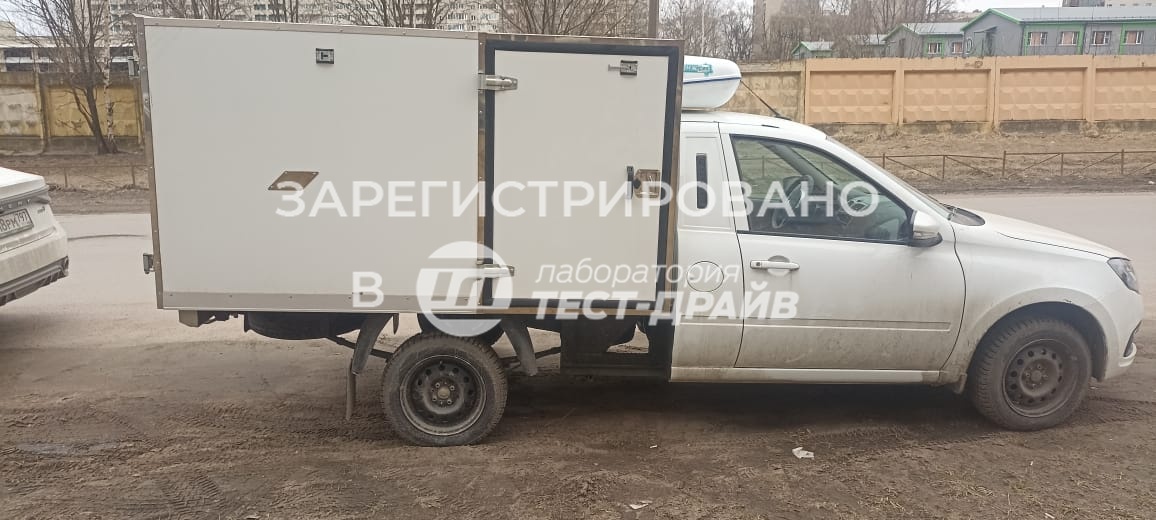

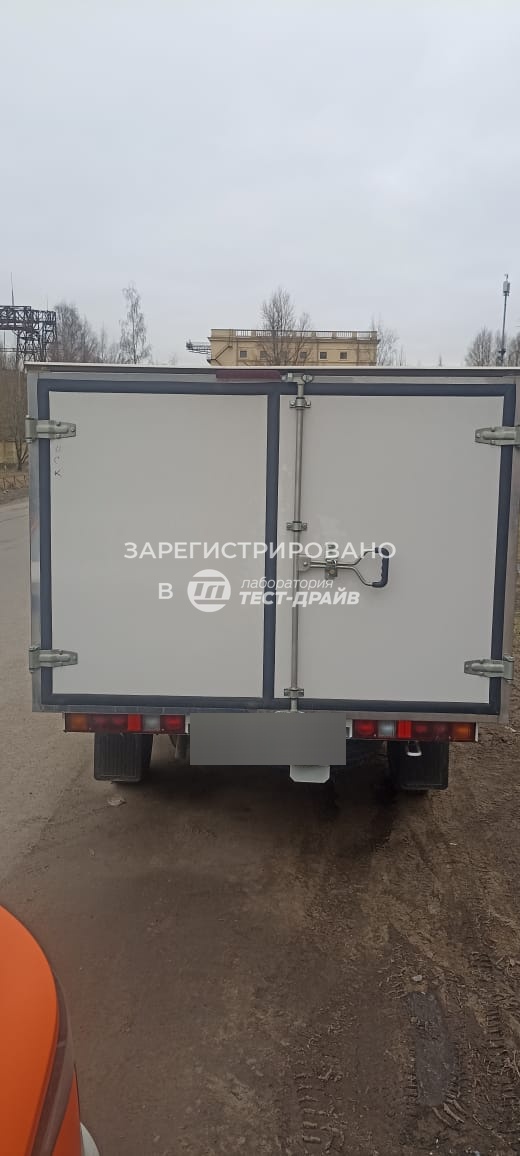

Монтаж изотермического фургона и холодильного оборудования

• Внутри фургона произведён монтаж: к рёбрам жёсткости кузова пришиты деревянные бруски, поверх которых уложен пенопласт, обшито монолитным поликарбонатом на саморезах.
• Пол обшит брусками с пенопластом, сверху — влагостойкой фанерой.
• Подготовлены места для монтажа холодильной установки (разметка, крепёж и др.) согласно инструкции по установке.

Установка холодильной установки Элинж С07

• Смонтированы элементы:

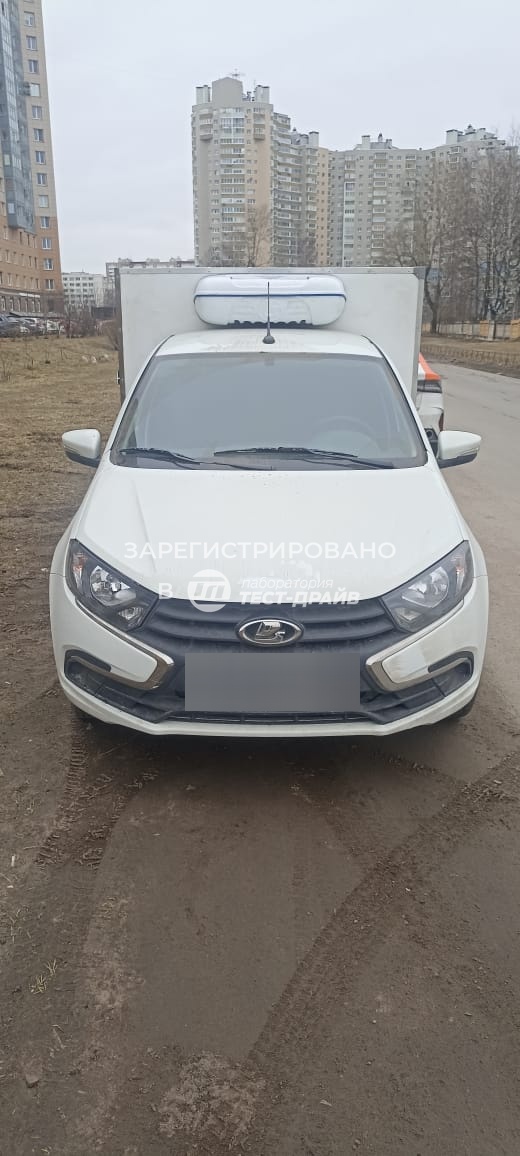

  • Конденсаторный блок — снаружи на передней стенке фургона.
  • Испарительный блок — внутри изотермического кузова.
  • Компрессор — на блоке двигателя, с помощью специального кронштейна.
  • Пульт управления — в кабине.
• Все элементы холодильной установки надёжно зафиксированы согласно требованиям завода-изготовителя, с использованием штатных элементов крепления.
• Проклады и закреплены гибкие трубопроводы для циркуляции хладагента, исключена возможность их повреждения.
• Выполнено подключение системы к электроснабжению автомобиля, заправлен хладагентом R-404A.
• Электрооборудование холодильной установки работает на штатном напряжении бортовой сети ТС.

Завершение работ

• Восстановлены разъединения электропроводки.
• Подключён АКБ.

Контролируемые параметры

• Изменение массы ТС определено расчётом или взвешиванием — расчёты отражены в декларации производителя работ.
• Проведена проверка работоспособности всех компонентов на месте и в движении.

Соответствие требованиям

• Габаритные размеры и масса не превышают установленных изготовителем и регламентом.
• Расположение и фиксация холодильного оборудования соответствуют конструкторской и технической документации.
• Не допускается использование озоноразрушающих веществ.
• Использованы серийно выпускаемые и сертифицированные компоненты и крепёж.
• Оборудование не образует травмоопасных выступов, соответствует требованиям радиусов скругления.
• Места крепления номерных знаков, светотехника, тормозная система и прочие элементы функционируют в соответствии с ТР ТС 018/2011.
• Все электрические соединения выполнены с соблюдением требований техрегламента.

Краткая сводка

• Тип устройства: холодильная установка (рефрижератор) Элинж С07.
• Тип работ: монтаж изотермического фургона и холодильного оборудования.
• Основные изменения: утепление и обшивка фургона, установка оборудования, подключение электроцепей.
• Требования: полностью соответствуют ТР ТС 018/2011.
